Технически спецификации
Гамата макари се предлага с различни диаметри на маркуча, дължина на маркуча, номинално налягане и размери на връзката NPT. Тези конфигурации позволяват на купувачите да изберат подходяща комбинация според предвидената противопожарна инсталация.
| Бруто тегло (кг) | Максимално налягане (бар) | Вътрешен диаметър на маркуча (mm) | Външен диаметър на маркуча (mm) | Изходен отвор за маркуч NPT външна резба | Вход на макара NPT вътрешна резба | Дължина на маркуча (m) | Размер No. |
|---|---|---|---|---|---|---|---|
| 17 | 21 | 10 | 15 | 3/8 | 3/8 | 15 | 1 |
| 20 | 21 | 10 | 15 | 3/8 | 3/8 | 21 | 1 |
| 19 | 21 | 13 | 19 | 1/2 | 1/2 | 15 | 1 |
| 21 | 21 | 13 | 19 | 1/2 | 1/2 | 21 | 1 |
| 17 | 19 | 19 | 27 | 3/4 | 3/4 | 12 | 1 |
| 17 | 21 | 10 | 15 | 3/8 | 3/8 | 15 | 1 |
| 20 | 21 | 10 | 15 | 3/8 | 3/8 | 21 | 1 |
| 19 | 21 | 13 | 19 | 1/2 | 1/2 | 15 | 1 |
| 21 | 21 | 13 | 19 | 1/2 | 1/2 | 21 | 1 |
Допълнителни данни за тегло и налягане
| Бруто тегло (кг) | Максимално налягане (бар) | Размер No. |
|---|---|---|
| 15 | 21 | 1 |
| 16 | 21 | 1 |
| 15 | 21 | 1 |
| 16 | 21 | 1 |
| 15 | 21 | 1 |
| 15 | 21 | 1 |
| 16 | 21 | 1 |
| 15 | 21 | 1 |
| 16 | 21 | 1 |
Изброените конфигурации обхващат вътрешни диаметри на маркуча от 10 mm до 19 mm, външни диаметри на маркуча от 15 mm до 27 mm, дължина на маркуча от 12 m до 21 m и максимално налягане от 17 бара или 21 бара. Опциите за свързване включват конфигурации 3/8, 1/2 и 3/4 NPT.
Конфигурация на маркуча и връзката
Маркучът е важна част от цялостния монтаж на макарата, тъй като неговият диаметър, дължина, номинално налягане и размер на връзката определят как оборудването може да бъде интегрирано в противопожарна система.
Наличните конфигурации включват:
- • 10 mm вътрешен диаметър на маркуча с 15 mm външен диаметър
- • 13 mm вътрешен диаметър на маркуча с 19 mm външен диаметър
- • 19 mm вътрешен диаметър на маркуча с 27 mm външен диаметър
- • Дължини на маркуча 12 m, 15 m и 21 m
- • Опции за свързване 3/8, 1/2 и 3/4 NPT
Изходът на маркуча използва NPT външна резба, докато входът на макарата използва NPT вътрешна резба. Купувачите трябва да проверят необходимата конфигурация на свързване спрямо съществуващите противопожарни тръби или оборудване, преди да поръчат.
Практически дизайн за управление на маркучи

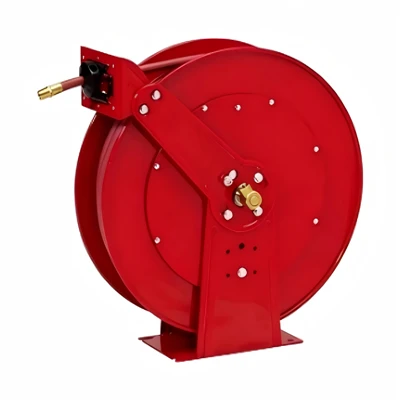

Металната макара за маркуч осигурява определена структура за съхранение на маркуча, вместо да го оставя свободно подреден около мястото за монтаж. Това помага за поддържане на организирана позиция на оборудването и осигурява специално място за съхранение на маркуч.
Организирано съхранение
Маркучът се навива около структурата на макарата, когато не се използва, като помага да се поддържа оборудването подредено в определената за него зона за монтаж.
Контролирано разгръщане
Разположението на макарата позволява маркучът да бъде изтеглен от позицията му за съхранение, когато е необходимо противопожарно оборудване.
Достъпна позиция на оборудването
Правилно позиционираната макара прави маркуча по-лесен за идентифициране и достъп. Инсталацията трябва да вземе предвид оформлението на заобикалящата сграда и необходимата зона за достъп.
По-лесна рутинна проверка
Фиксираната позиция на маркуча може да направи визуалната проверка по-удобна. Персоналът по поддръжката може да провери маркуча, структурата на макарата, връзките и околното пространство като част от рутинната проверка на оборудването.
Избор на налягане и маркуч
Налягането и размерите на маркуча трябва да се вземат предвид заедно, когато се избира подходящата конфигурация. Наличните данни включват максимално налягане от 17 бара и 21 бара.
Конфигурациите на маркуча обхващат три комбинации от диаметри:
| Вътрешен диаметър на маркуча | Външен диаметър на маркуча | Налична дължина на маркуча |
|---|---|---|
| 10 мм | 15 мм | 15 m / 21 m |
| 13 мм | 19 мм | 15 m / 21 m |
| 19 мм | 27 мм | 12 m |
Тези спецификации предоставят различни опции за конфигурация за проекти с различни изисквания към маркучите. Избраният модел трябва да съответства на действителната противопожарна система, а не да се избира само според дължината на маркуча.
NPT опции за свързване
Конфигурацията на връзката е друго важно съображение при избора на продукт.
Наличните комбинации включват:
| Изход за маркуч NPT външна резба | Вход на макара NPT вътрешна резба |
|---|---|
| 3/8 | 3/8 |
| 1/2 | 1/2 |
| 3/4 | 3/4 |
Размерите на изходящия и входния отвор трябва да бъдат проверени спрямо необходимите тръбопроводи и свързващи компоненти преди монтажа. Потвърждаването на тези подробности по време на етапа на офертата може да помогне за намаляване на проблемите със съвместимостта по време на сглобяването.
Приложения
Макарата за метален маркуч може да бъде включена в устройства за противопожарна защита в различни търговски и индустриални среди.
Търговски сгради
Офис сградите, търговските обекти и други съоръжения могат да използват оборудване за навиване на маркучи като част от техните определени мерки за противопожарна защита.
Складове
Складовете и разпределителните съоръжения могат да използват организирано оборудване за съхранение на маркучи на места, където се изисква достъпно противопожарно оборудване.
Фабрики и работилници
Промишлените производствени зони и работилници може да изискват специално съхранение на маркучи в съответствие с тяхното разположение на сградата и проект за противопожарна защита.
Обществени и институционални съоръжения
Училища, обществени сгради, офиси и институционални съоръжения може също да изискват организирано оборудване за противопожарни маркучи в определени зони.
Окончателното нанасяне и методът на монтаж трябва винаги да следват приложимите изисквания на проекта и местните разпоредби за противопожарна защита.
Съображения за инсталиране
Правилното позициониране е важно както за достъпността, така и за рутинната поддръжка. Преди монтажа купувачите и изпълнителите трябва да прегледат наличната стена или монтажна площ, околното оборудване, посоката на разполагане на маркуча и позицията на свързване.
Основните съображения включват:
- • Налично място за монтаж
- • Монтажна позиция
- • Посока на разполагане на маркуча
- • Съвместимост на връзката
- • Достъп около макарата
- • Разстояние от околното оборудване
- • Местни изисквания за инсталиране
Мястото на монтаж трябва да позволява достъп до маркуча без ненужно препятствие.
Ръководство за избор на продукт
Изборът на подходяща конфигурация започва с действителните изисквания на инсталацията, а не просто с избора на най-големия или най-дългия маркуч.
Стъпка 1: Потвърдете диаметъра на маркуча
Проверете необходимия вътрешен и външен диаметър според предвидената противопожарна система.
Стъпка 2: Потвърдете дължината на маркуча
Наличните дължини на маркуча включват 12 m, 15 m и 21 m. Подходящата дължина трябва да се определи в съответствие с оформлението на инсталацията и необходимото покритие.
Стъпка 3: Проверете изискването за налягане
Наличните спецификации за максимално налягане включват 17 бара и 21 бара. Избраната конфигурация трябва да отговаря на изискванията на системата.
Стъпка 4: Потвърдете NPT връзките
Проверете дали необходимите размери на изхода и входа са 3/8, 1/2 или 3/4.
Стъпка 5: Потвърдете количеството
За търговски проекти или поръчки за разпространение потвърдете необходимото количество и конфигурация за всяка партида преди производството.
Производство и контрол на качеството
Производството трябва да следва потвърдената конфигурация на продукта, така че размерите на маркуча, спецификациите на свързване и други изисквания да останат последователни през цялата поръчка.
Общият производствен процес включва:
- • Преглед на изискванията:Техническите изисквания, количеството, конфигурацията на маркуча, подробностите за свързване и други спецификации се преглеждат преди производството.
- • Потвърждение на конфигурацията:Избраният диаметър на маркуча, дължината на маркуча, номиналното налягане, размерът на връзката и други подробности се потвърждават.
- • Производство и монтаж:Макарата и свързаните с нея компоненти се произвеждат и сглобяват съгласно потвърдената конфигурация.
- • Проверка на качеството:Готовите продукти се проверяват за външен вид, състояние на сглобяване и съответствие с потвърдените спецификации.
- • Опаковка и доставка:Готовите продукти се опаковат според изискванията на поръчката и транспорта.
За повторно закупуване, запазването на потвърдените спецификации може да помогне за поддържане на последователност между различните поръчки.
Доставка и персонализирана конфигурация
За изпълнители, дистрибутори, доставчици на противопожарно оборудване и купувачи на проекти изборът на продукти често включва повече от една спецификация.
При поискване на оферта купувачите могат да предоставят:
- • Необходимо количество
- • Вътрешен и външен диаметър на маркуча
- • Необходима дължина на маркуча
- • Изискване за максимално налягане
- • NPT присъединителен размер
- • Изисквания за инсталиране
- • Проектни чертежи, ако има такива
- • Изисквания за опаковка или доставка
След това предоставената техническа информация може да бъде прегледана, за да се определи подходящата конфигурация.
Защо да изберете тази конфигурация
Наличните спецификации предоставят няколко комбинации от диаметър на маркуча, дължина, номинално налягане и размер на връзката, вместо да ограничават купувачите до едно фиксирано разположение на маркуча.
Основните предимства на доставките включват:
- • Множество конфигурации с диаметър на маркуча
- • Опции за дължина на маркуча 12 m, 15 m и 21 m
- • Спецификации за налягане 17 bar и 21 bar
- • Опции за свързване 3/8, 1/2 и 3/4 NPT
- • Ясна конфигурационна информация за избор на проект
Това улеснява купувачите да сравнят наличните спецификации с тяхната съществуваща противопожарна система, преди да направят поръчка.
ЧЗВ
За какво се използва макара за метален маркуч?
Използва се за съхранение и организиране на противопожарен маркуч, като същевременно поддържа маркуча на разположение за контролирано разгръщане, когато е необходимо противопожарно оборудване.
Какви размери маркучи се предлагат?
Изброените конфигурации включват вътрешни диаметри на маркуча от 10 mm, 13 mm и 19 mm, със съответните външни диаметри от 15 mm, 19 mm и 27 mm.
Какви дължини на маркучите се предлагат?
Наличните дължини на маркуча, показани в спецификациите, са 12 m, 15 m и 21 m.
Какви оценки на налягането са налични?
Доставените спецификации включват максимално налягане от 17 бара и 21 бара.
Какви размери на връзката NPT са налични?
Наличните конфигурации на свързване включват 3/8, 1/2 и 3/4 NPT. Изходът на маркуча е определен като NPT външна резба, а входът на макарата като NPT вътрешна резба.
Мога ли да поискам конкретна конфигурация?
да Купувачите могат да предоставят необходимия диаметър на маркуча, дължина, номинално налягане, размер на връзката, количество и изисквания на проекта за потвърждение на конфигурацията преди поръчка.
Поискайте продуктова конфигурация
За нова противопожарна инсталация, проект за подмяна на оборудване, поръчка за разпространение или повторна програма за доставка, предоставете необходимите спецификации на маркуча, изисквания за свързване, количество и информация за инсталиране. След това избраната конфигурация може да бъде прегледана спрямо предвиденото приложение преди оферта и производство.
